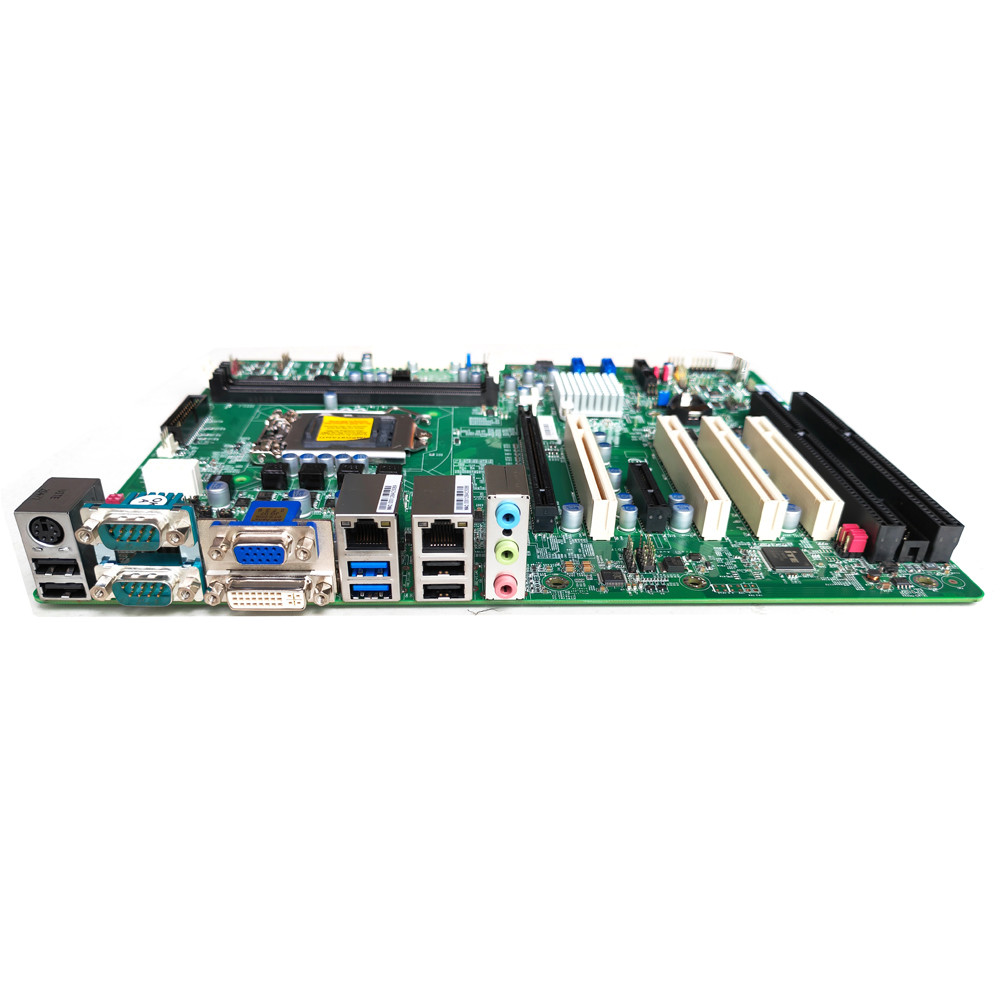

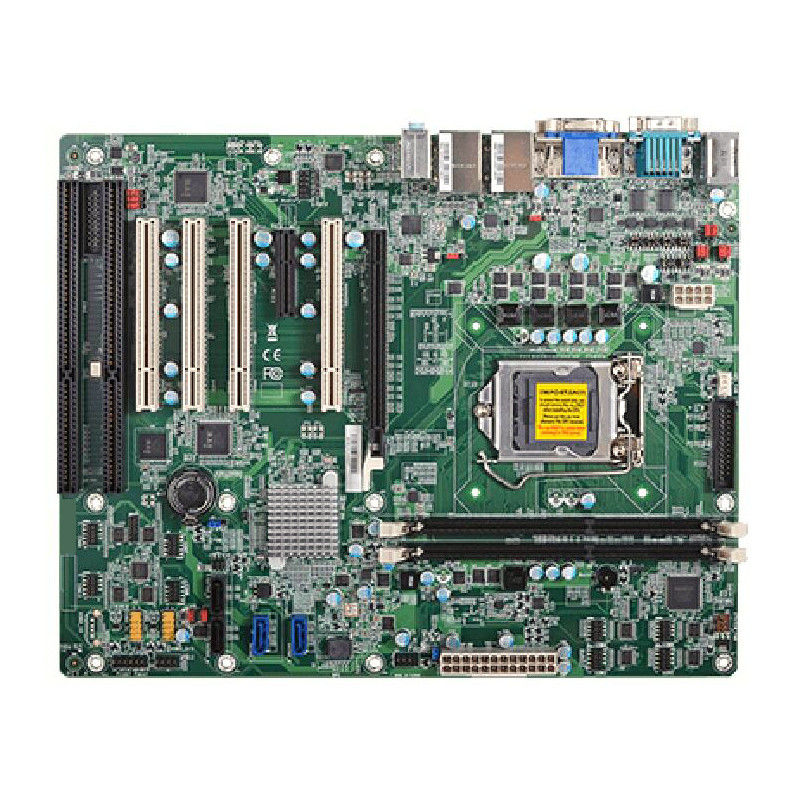

DFI HD620 Intel® H81 Motherboard mit 2 ISA-Slots 10 COM Dual LAN ATX Industrial Mainboard

Modellnummer HD620-H81 ist ein Intel® LGA1150 ATX-Motherboard mit 2*ISA, 4*PCI, 10*COM, 10*USB, Dual LAN, DFI ATX-Industrie-Motherboard/Motherboard für ISA-Computer/Server

Schnelle Details

--LGA 1150 Steckdose CPU, Unterstützung für Intel der 4. Generation^®CoreTMCPU

--Chipset Intel^®H81

- Unterstützung von 2* DDR3 bis 16 GB

--1* PCIe x16

--1 *PCIe x4 (x1-Signal)

--4 *PCI

--2* ISA

--1 *VGA,

--1 *DVI-D

--2* Gigabit-LAN

--10* KOM

- 10* USB: 2* USB 3.0, 8 * USB 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* Parallel

- Abmessungen:ATX-Formfaktor, 305 mm (12") x 244 mm (9,6")

Spezifikationen

Verarbeiter

Intel® CoreTM-Prozessoren der 4. Generation, Steckdose LGA 1150
Intel® CoreTM i7-4790S Prozessor, 8M Cache, 4,0 GHz, 65 Watt
Intel® CoreTM i7-4770S Prozessor, 8M Cache, 3,9 GHz, 65 Watt
Intel® CoreTM i7-4770TE-Prozessor, 8M Cache, 3,3 GHz, 45 Watt
Intel® CoreTM i5-4590S Prozessor, 6M Cache, 3,7 GHz, 65 Watt
Intel® CoreTM i5-4590T-Prozessor, 6M Cache, 3,0 GHz, 35 Watt
Intel® CoreTM i5-4570S Prozessor, 6M Cache, 3,6 GHz, 65 Watt
Intel® CoreTM i5-4570TE-Prozessor, 4M Cache, 3,3 GHz, 35 Watt
Intel® CoreTM i3-4360 Prozessor, 4M Cache, 3,7 GHz, 54 Watt
Intel® CoreTM i3-4350T Prozessor, 4M Cache, 3,1 GHz, 35 Watt
Intel® CoreTM i3-4340TE-Prozessor, 4M Cache, 2,6 GHz, 35 Watt
Intel® CoreTM i3-4330 Prozessor, 4M Cache, 3,5 GHz, 54 Watt
Intel® CoreTM i3-4330TE Prozessor, 4M Cache, 2,4 GHz, 35 Watt
Intel® Pentium® G3420 Prozessor, 3M Cache, 3,2 GHz, 53 Watt
Intel® Pentium® G3320TE Prozessor, 3M Cache, 2,3 GHz, 35 Watt
Intel® Celeron® G1820 Prozessor, 2M Cache, 2,7 GHz, 53 Watt
Intel® Celeron® G1820TE-Prozessor, 2M Cache, 2,2 GHz, 35 Watt

Chipset

Intel® H81 Chipset

Gedächtnis

Zwei 240-Pin-DIMM bis zu 16 GB Dual Channel DDR3 1333/1600MHz

BIOS

AMI SPI 64 Mbit

Grafiken

Intel® HD-Grafik

OpenGL 4.0, DirectX 11.1

1 x DVI-D
1 x VGA
DVI-D/VGA: Auflösung bis 1920x1200 @ 60Hz

Erweiterungsschnittstelle

1 x PCIe x16 (Gen 2)
1 x PCIe x4 (Gen 2)
4 x PCI
2 x ISA

Audio

Audio Codec Realtek ALC886

Ethernet-Controller

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

Hintere E/A

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 W/ Leistung) (DB-9)

2 x USB 3.0
4 x USB 2.0

1 x PS/2 (Mini-DIN-6)

1 x VGA
1 x DVI-D

Audio:1 x Line-out,1 x Mic-in,1 x Line-in

Inneres E/A

8 x RS-232 (2.0 mm Abstand)

4 x USB 2.0 oder 1 vertikaler USB 2.0*

1 x Audio (Line-out/Mic-in)
1 x S/PDIF

2 x SATA 3.0 (bis zu 6 Gb/s)
2 x SATA 2.0 (bis zu 3 Gb/s)

1 x 8-Bit-DIO

Wachhund-Timer

Ausgang und Intervall:Systemreset, programmierbar über Software von 1 bis 255 Sekunden

TPM auf Anfrage verfügbar

Macht

ATX-Leistung

8-Pin-ATX 12V-Leistung
24-Pin-ATX-Leistung

Verbrauch

Im Leerlauf: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
Max: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

RTC-Batterie:CR2032 Münzzzelle

Unterstützung des Betriebssystems

Windows XP Professional x86 und SP3 (32-Bit) (begrenzte Funktion)
Windows 7 Ultimate x86 und SP1 (32-Bit)
Windows 7 Ultimate x64 und SP1 (64-Bit)
Windows 8 Enterprise x86 (32-Bit)
Windows 8 Enterprise x64 (64-Bit)


Umwelt

Temperatur

Betriebszeit: 0 bis 60°C
Aufbewahrung: -20 bis 85°C

Luftfeuchtigkeit

Betriebszeit: 5 bis 90%
Aufbewahrung: 5 bis 90% RH

MTBF

435,517 Stunden @ 25°C; 253,313 Stunden @ 45°C
Berechnungsmodell: Telcordia Ausgabe 2, Methode I Fall 3
Umgebung: GB, GC

Abmessungen

ATX-Formfaktor 305 mm (12") x 244 mm (9,6")

Größe

PCB: 1,6 mm
Oberseite: 38,5 mm
Unterseite: 4,4 mm
