| Herkunftsort: | Shenzhen China |
|---|---|
| Markenname: | VEGASHINE / OEM |
| Modellnummer: | ITX-P6642D-KB |
| Min Bestellmenge: | 1 Einheit |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3 bis 10 Werktage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Zentralprozessor: | Intel® Kaby See-7. GEN i3 i5 i7 | RAM: | Sockel 2*DDR4 2133mhz SODIMM 260 |
|---|---|---|---|
| Ethernet: | 2*Gigabit-LAN | Anzeige: | LVDS+VGA+HDMI Synchrone oder asynchrone Anzeige mit drei Bildschirmen |
| KOM: | 6*COM | Größe: | 170 x 170 mm |
| Leistung: | DC 12V Stromversorgung | ||
| Hervorheben: | 6 COM Thin Itx Hauptplatine,Thin Itx Hauptplatine I7,I5 Hauptplatine für Verkaufsautomaten |
||

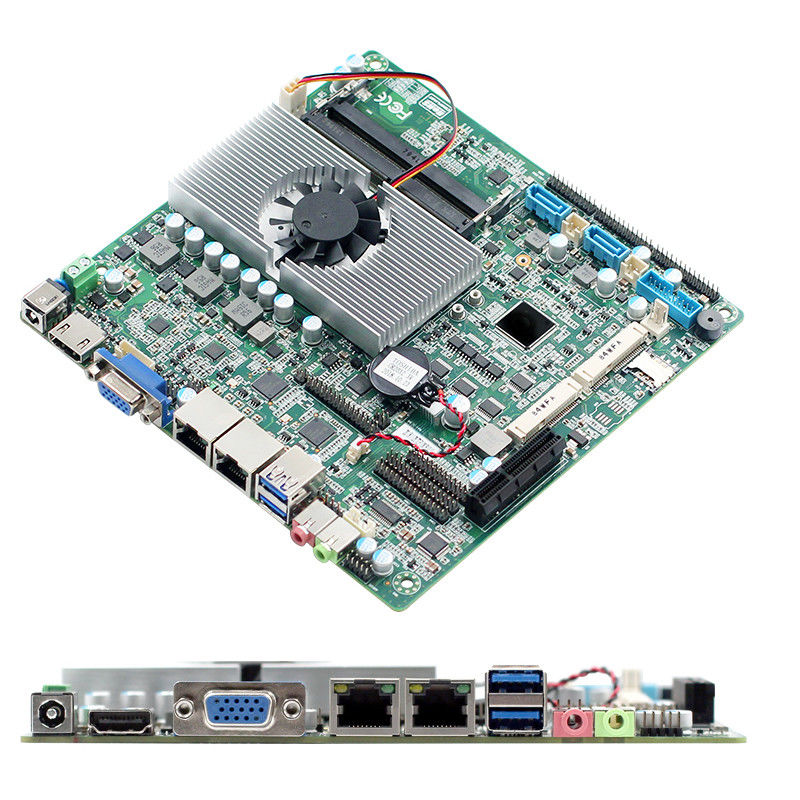

Mini-ITX Intel® Kaby Lake 7th Gen i3 i5 i7 Thin itx Industrie-Mainboard 2 Gigabit LAN 6 COM
Hauptmerkmale
Integrierter Intel® Kaby Lake i5-7200U Dual-Core-Prozessor mit 4 Threads und 2,5 GHz
2 * DDR4 2133 MHz SODIMM 260-Sockel
Integrierte Intel® HD Graphics 620
Unterstützt LVDS + VGA, LVDS + HDMI, HDMI + VGA Synchrone oder asynchrone Anzeige
Unterstützt LVDS+VGA+HDMI Synchrone oder asynchrone Anzeige mit drei Bildschirmen
6*COM
2*Gigabit-LAN
6 * USB2.0
4 * USB3.0
2* SATA3.0
1 * SATAIII-Schnittstelle
Onboard-SSD 16/32/64/128G
1 * Mini-PCIe-M-SATA-Skoket
Unterstützt Touchpanel 4-Draht 5-Draht 8-Draht (optional)
Mini-ITX 170 x 170 mm
DC 12V Stromversorgung
Spezifikationen
| Prozessor | Zentralprozessor |
Integrierter Intel® Kaby Lake i5-7200U Dual-Core-Prozessor mit 4 Threads und 2,5 GHz Maximale Turbofrequenz 3,1 GHz Intel® Celeron® Prozessor 3865U optional Integriertes Intel® Kaby Lake i3-7100U für optional Integriertes Intel® Kaby Lake i7-7500U für optional
|
| CPU-Paket | BGA | |
| Chipsatz | Serieller SOC der Intel® Kaby Lake RU | |
| BIOS | EFI-BIOS | |
| Erinnerung | Technologiearchitektur | Dual-Channel-DDR4 2133 MHz |
| Steckdose | 2 * DDR4 SODIMM 260-Sockel | |
| Video | Grafikcontroller | Intel HD Graphics 620 (I3-7100UGrafikkarte);Das Grafikkartenmodell hängt von der CPU ab |
| Duales LVDS und EDV |
Unterstützt zweikanalige 24-Bit-Ausgabe, maximale Auflösung unterstützt 1920 * 1200 Unterstützung für maximale EDP-Auflösung 4096 * 2304 (entweder oder entweder) |
|
| VGA | Unterstützt maximale VGA-Auflösung 2048 x 1536 | |
| HDMI |
HDMI1.4 Maximale Auflösungsunterstützung 4096*2304@30HZ unterstützt 4k-Anzeige |
|
| Doppelte Anzeige | LVDS + VGA,LVDS+HDMI,HDMI+VGA Synchrone oder asynchrone Anzeige | |
| Drei Anzeige | Unterstützt LVDS+VGA+HDMI drei Panel Synchrone oder asynchrone Anzeige | |
| E/A-Rückwand | Häfen | 1*VGA,1*HDMI,2*LAN,2*USB3.0 1*MIC-OUT/LINE-OUT 1*DC |
| Internet | Regler | 2 * Intel I211AT (Wenn die E / A-Schnittstelle 4 USB ist, gibt es nur eine Intel I211AT-Netzwerkkarte.) |
| Audio | Regler | Raychem HD ALC662 Audiodekodierung (linker und rechter Kanal + Mikrofon) |
| Super I/O | Regler | ITE8786E |
| Hardware-Controller | Watchdog-Timer | 0–255 Sekunden, wodurch eine Watchdog-Routine bereitgestellt wird |
| Kühler | Aluminium-Heizlüfter (unterstützt die automatische und manuelle Anpassung der Lüftergeschwindigkeit) | |
| Ausgangs-/Eingangsports | USB |
4 * USB3.0 kompatibel mit USB2.0 / 1.1 6 * USB 2.0, max. Unterstützung + 5 V / 1,5 A (Mini-PCIE2 und Mi-PCIE1 Wenn das USB-Protokollmodul verfügbar ist, gibt es 4 USB 2.0) |
| Kom | 4*RS-232, 2*RS422/485 optional, RS485 unterstützt automatische Flusskontrolle (optional sind 6 RS232 oder 1 RS485/RS422, 5 RS232) | |
| PS/2 | 1 * PS/2-Pin-Schnittstelle | |
| Touch-Panel | unterstützung touch panel 4 draht 5 draht 8 draht (optional) | |
| GPIO | 8-Bit, Bereitstellung von Routinen, frei definierter Ein-/Ausgang, 3,3V@24mA-Pegel | |
| Erweiterungsbus | Mini-PCle | 2 * Mini-PCIe-Buchse, unterstützt PCIe und USBDevice (nur Module, die das PCIE-Protokoll unterstützen, wenn USB89-Pin-Header verfügbar ist) |
| Lagerung | SATA | 1 Standard-SATAIII-Schnittstelle mit einer maximalen Übertragungsrate von 6 Gb/s |
| Onboard-SSD | Onboard-SSD 16/32/64/128G (SATA2 und Onboard-SSD optional) | |
| M-SATA | 1 *Mini-PCIe M-SATA Scoket, unterstützt das SANDISK-Protokoll, maximale Übertragungsrate 6 GB/s (optionale M-SATA- und SATA1-Schnittstellen für optional) | |
| Stromversorgung | Leistungstyp | DC 12V Stromversorgung |
| Arbeitsumfeld | Arbeitstemperatur | -20℃ ~ +60℃ |
| Lagertemperatur | -40℃ ~ +85℃ | |
| Betriebsfeuchtigkeit | 0 % ~ 90 % (nicht kondensierend) | |
| Lagerfeuchtigkeit | 0 % ~ 90 % (nicht kondensierend) | |
| Formfaktor | Größe | 170 x 170 mm |
| Gewicht | 0,5 kg |
