| Herkunftsort: | Shenzhen China |
|---|---|
| Markenname: | VEGASHINE / OEM |
| Modellnummer: | ATX-P6663A-Q170 |
| Min Bestellmenge: | 1 Einheit |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3 bis 10 Werktage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Zentralprozessor: | Intel 6. und 7. CPU i3-i5-i7 | RAM: | 4 * DDR4-RAM-Sockel bis zu 64 GB |
|---|---|---|---|
| Ethernet: | LAN 3*Gigabit | Anzeige: | Unterstützungs-DP-/DVI-/VGA-/HDMI Anzeige |
| KOM: | 6*RS232/ RS422/485 | Größe: | 305 x 244 mm |
| Leistung: | ATX-Netzteil | ||
| Hervorheben: | H170 Industrie-PC-Mainboard,Industrie-PC-Mainboard Ddr4 |
||

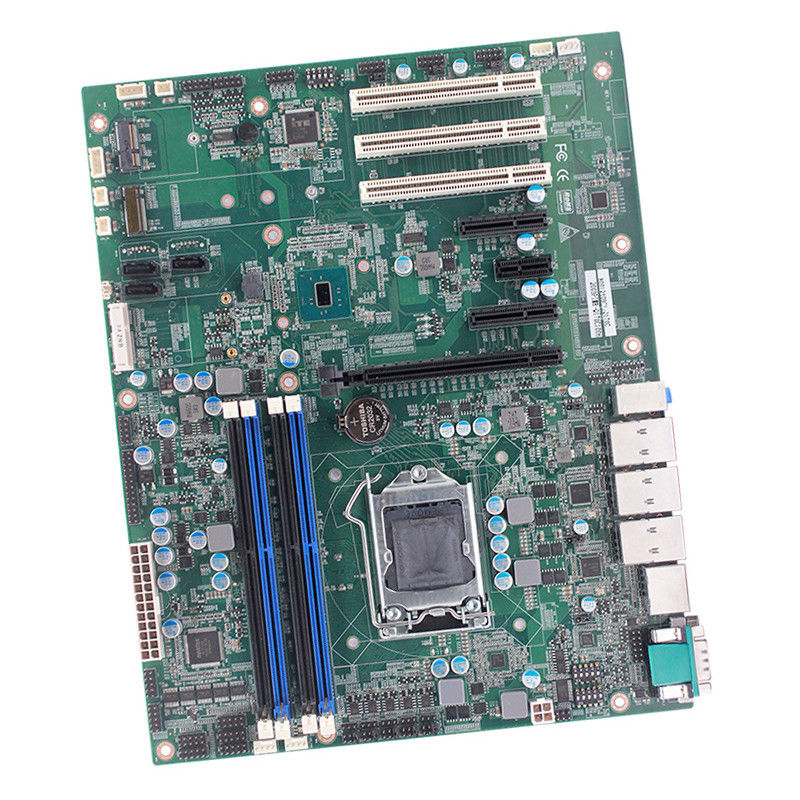

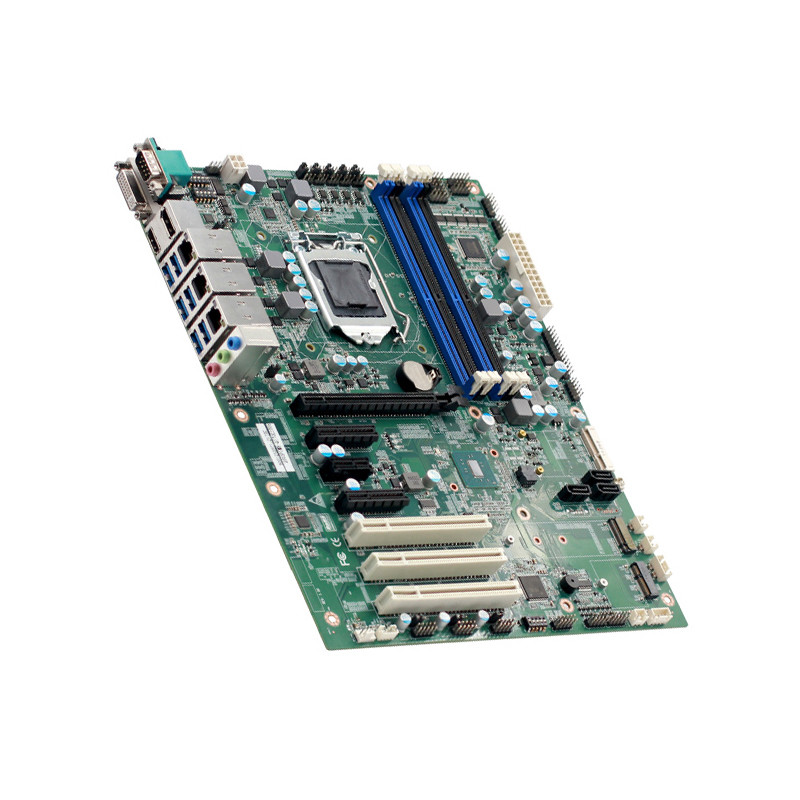

in-tel LGA1151 H170/Q170 Chipsätze 6pcie Mainboard DDR4 Industrie Mainboard 6com 3lan 1*PCIE_X16, 2*PCIE_X4
Hauptmerkmale
Unterstützt LGA1151 Sockel Intel 6. und 7. i3-i5-i7 CPU
Q170-Chipsatz
Unterstützt 4 * DDR4-RAM-Sockel mit bis zu 64 GB
Integrierte Intel® HD-Grafik
Unterstützt DP / DVI / VGA / HDMI-Anzeige
6*RS232/RS422/485
3*Gigabit-LAN
6 * USB2.0
6 * USB3.0
4 * Standard-SATAIII-Anschlüsse
2 * M.2 Scoket
1 * PCIE_X16
2*PCIE_X4
1*PCIE_X1
3* PCI-Steckplätze
Mini-ITX 305 x 244 mm
ATX-Netzteil
Spezifikationen
| Prozessorsystem | Zentralprozessor | Unterstützt Intel-Prozessoren der 6. Generation, 7. Generation Core, Pentium, Celeron-Serie |
| CPU-Paket | LGA1151 | |
| Chipsatz | Q170 | |
| BIOS | EFI-BIOS | |
| RAM | Technologiearchitektur | Zweikanal-DDR4 2133 / 2400 MHz |
| Slot | 4 DDR4-Speichersteckplätze, maximale Unterstützung 64G | |
| Video | Grafikcontroller | Intel HD Graphics 630 (Grafikkartenmodell ist CPU-bezogen) |
| VGA | 2 * 6, 2,54-mm-Stiftleiste, maximale Auflösungsunterstützung 2048 * 1536 bei 50 Hz | |
| HDMI | Maximale unterstützte Auflösung (HDMI1.4) 4096 * 2304 bei 24 Hz | |
| DP | Maximale Auflösungsunterstützung 4096 * 2304 bei 60 Hz | |
| DVI | Die maximale Auflösung unterstützt 1920 * 1200 bei 60 Hz | |
| Drei anzeigen | Unterstützt die synchrone oder asynchrone Anzeige auf drei Bildschirmen | |
| E / A-Backplane | Hafen |
1 * DP 1 x HDMI 1 * DVI 3 * LAN 6 * USB3.0 1 * MIC-OUT / LINE-OUT / LINE-IN |
| Das Internet | Regler |
2 * Intel I211AT Gigabit-LAN 1 * Intel I219-LM Gigabit-LAN |
| Audio | Regler | Realtek HD ALC269Q-VB Audiodekodierung (LINE-OUT + MIC_IN + LINE-IN + SPKOUT) |
| Super I/O | Regler | NCT6106D |
| Hardwareüberwachung | Watchdog-Timer | 0-255 Sekunden, Watchdog-Routine bereitstellen |
| Input / Output-Schnittstelle | USB |
6 * USB3.0 kompatibel mit USB2.0 / 1.1 6 * USB2.0, maximale Unterstützung + 5V / 1,5A |
| Serielle Schnittstelle |
6 * COM COM1 kann über DIP-Schalter und BIOS-Einstellungen als RS232 / RS485 / RS422 (DB9-Schnittstelle) ausgewählt werden COM2, 3, 4, 5, 6 kann als RS232 oder RS485 (Stiftleiste) über Jumperkappe und BIOS ausgewählt werden |
|
| Druckanschluss | 1 * LPT | |
| PS / 2 | 1 * PS / 2-polige Schnittstelle | |
| GPIO | 2 * 8 Bit, Routinen bereitstellen, Ein-/Ausgang frei definieren, 5V @ 24mA Pegel | |
| Erweiterungsbus | Mini-PCle | 1 Mini-PCIe-Steckplatz, unterstützt PCIe-Geräte |
| PCIE |
1 PCIEx16-Steckplatz 2 PCIEx4-Steckplätze 1 PCIEx1-Steckplatz |
|
| PCI | 3 PCI-Slots | |
| Lagerung | M.2 | 1 Key M: 2242/2260/2280 SATA-Bus-Schnittstelle, 1 Key E: 2230-Schnittstelle (WIFI) |
| SATA | 4 Standard-SATAIII-Schnittstellen, maximale Übertragungsrate 6 Gb / s | |
| Energieversorgung | Leistungstyp | ATX-Netzteil |
| Arbeitsumfeld | Betriebstemperatur | -20 ℃ ~ + 60 ℃ |
| Lagertemperatur | -40 ℃ ~ + 85 ℃ | |
| Arbeitsfeuchtigkeit | 0 % ~ 90 % relative Luftfeuchtigkeit, keine Kondensation | |
| Luftfeuchtigkeit bei Lagerung | 0 % ~ 90 % relative Luftfeuchtigkeit, keine Kondensation | |
| System | Windows7 Windows10 Linux | |
| physikalische Dimension | Größe | 305 x 244 mm |
| Gewicht | 0,5 kg |
