| Herkunftsort: | Shenzhen China |
|---|---|
| Markenname: | VEGASHINE / OEM |
| Modellnummer: | ITX-P6522D-5TH |
| Min Bestellmenge: | 1 Einheit |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3 bis 10 Werktage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Einheiten pro Monat |
| Zentralprozessor: | Intel® Broadwell i3-5005U i5-5200U i7-5500U | RAM: | Onboard 2GB/4GB RAM |
|---|---|---|---|
| Ethernet: | 2*Gigabit-LAN | Anzeige: | LVDS+VGA+HDMI Synchrone oder asynchrone Anzeige mit drei Bildschirmen |
| KOM: | 6*COM | Größe: | 170 x 170 mm |
| Leistung: | DC 12V Stromversorgung | ||
| Hervorheben: | Dual-Gigabit-Ethernet-Hauptplatine 6Com,Dual-Gigabit-Ethernet-Hauptplatine 2Lan,4GB Dual-Ethernet-Hauptplatine |
||

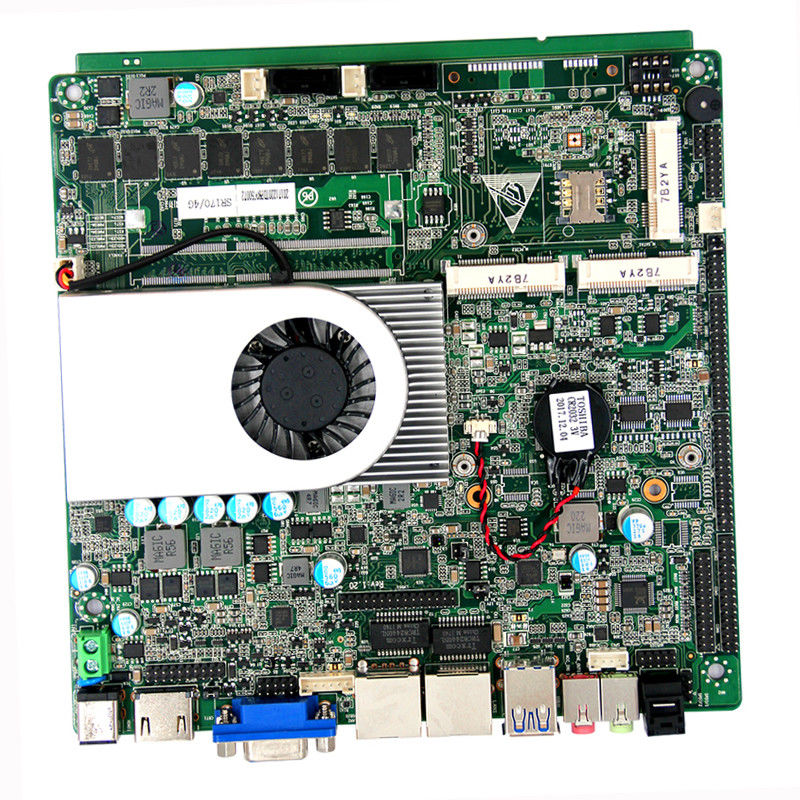

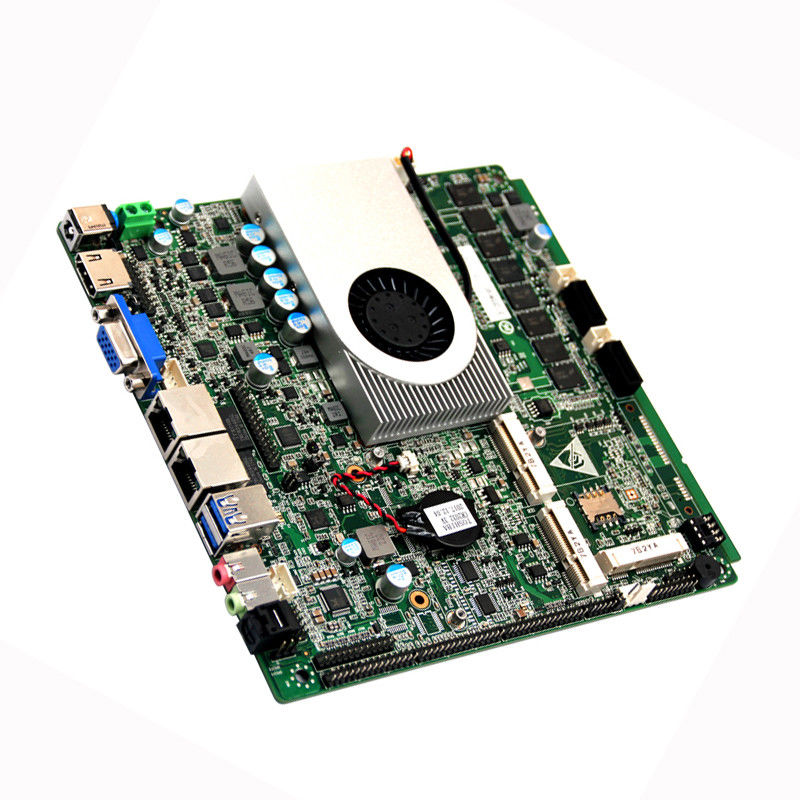

Broadwell i3-5005U i5-5200U i7-5500U Mini-ITX-Industrie-Hauptplatine 6 COM 2 LAN POS-Mainboard Onboard 4 GB Speicher
Notiz :
Bei Ihrer Anfrage können Sie das folgende Modell auswählen:
ITX-P6522D-5TH-I3, integrierter Intel® Broadwell i3-5005U Dual Cores 4 Threads 2,0 GHz Prozessor (oder i3-5010U, 2,1 GHz)
ITX-P6522D-5TH-I5, integrierter Intel® Haswell-U i5-5200U Dual Cores 4 Threads 2,2~2,7 GHz Prozessor (oder i5-5257U, 2,7~3,1 GHz)
ITX-P6522D-5TH-I7, integrierter Intel® Haswell-U i7-5500U Dual Cores 4 Threads 2,4~3,0 GHz Prozessor (oder i7-5557U, 3,1~3,4 GHz)
Hauptmerkmale
Integrierter Intel® Broadwell i3-5005U / i5-5200U / i7-5500U Prozessor
Single Channel DDR3L 1066/1333/1600 MHz bis zu 8 GB
Onboard 2 GB / 4 GB DDR3L
Integrierte Intel® HD Graphics 5500
Unterstützt LVDS + VGA, LVDS + HDMI, HDMI + VGA Synchrone oder asynchrone Anzeige
Unterstützt LVDS+VGA+HDMI Synchrone oder asynchrone Anzeige mit drei Bildschirmen
6*COM
2*Gigabit-LAN
5 * USB2.0
2 * USB3.0
2* SATA3.0
1 * M-SATA-Schale
Mini-ITX 170 x 170 mm
DC 12V Stromversorgung
1 Jahr Garantie
Spezifikationen
| Prozessor | Zentralprozessor | Integrierter Intel® Core™ 5thMobile Broadwell-U Soc i3/i5/i7-CPU |
| CPU-Paket | BGA | |
| Chipsatz | SOC der Intel Haswell-U-Serie | |
| BIOS | EFI-BIOS | |
| Erinnerung | Technologiearchitektur | Einkanal-DDR3L 1066/1333/1600MHz |
| Kapazität | Onboard 2GB4GB DDR3L | |
| RAM-Steckplatz | 1x RAM-Steckplatz, max.8 GB Arbeitsspeicher | |
| Video | Grafikcontroller | Intel HD Graphics 5500 (I3-5010U-Grafikkarte) Die Grafikkarte ist mit der CPU verwandt |
| Duales LVDS und EDV | Dual-Channel 24bit LVDS bis max.1920 x 1200 Auflösungen, ED Psupport max.Auflösungen 3200 * 2000 (Optional) | |
| VGA | VGA unterstützt maximal eine Auflösung von 2048 * 1536 | |
| HDMI | HDMI (HDMI1.4) max. Auflösung: 3200 * 2000 bei 60 Hz, unterstützt 4K-Anzeige | |
| Doppelte Anzeige | LVDS + VGA,LVDS+HDMI,HDMI+VGA Synchrone oder asynchrone Anzeige | |
| Drei Anzeige | Unterstützt LVDS+VGA+HDMI Synchrone oder asynchrone Anzeige mit drei Bildschirmen | |
| E/A-Panel-Anschluss | Häfen | 1*VGA,1*HDMI,1*LAN,4*USB3.0/1*MIC-OUT/LINE-OUT,1*SPDIF |
| Netzwerk | REGLER | 2 * RTL8111E-V Gigabit-Ethernet-Port, RJ45-Port |
| Audio | REGLER | Realtek HD ALC662 Audiodekodierung (linker und rechter Kanal + Mikrofon) |
| Super I/O | REGLER | NCT6106D |
| Hardware-Controller | Watchdog-Timer | 0-255 Sekunden, wodurch eine Watchdog-Routine bereitgestellt wird |
| Kühler | Kühlkörper aus Aluminiumlegierung mit Lüfter (unterstützt automatische und manuelle Anpassung der Lüftergeschwindigkeit) | |
| Eingangs-/Ausgangsport | USB | 2*USB3.0 kompatibel USB2.0 / 1.1,5*USB2.0,max.Unterstützung +5V/1A (Wenn Sie 2 Lan-Karte wählen, haben Sie 3 * USB2.0) |
| Serielle Schnittstelle | 4 * RS-232, 2 * RS422 / 485, RS485 Unterstützt automatische Flusskontrolle (kann 6 * RS232 wählen) | |
| PS/2 | 1 * PS / 2-Stiftleiste | |
| Touch-Panel | Unterstützt Berührungssensitiver Bildschirm (4-Draht 5-Draht 8-Draht Mini-PCIE2 kann USB-Single-Gerät verwenden, Berührungssensitiver Bildschirm kann nicht verwendet werden) | |
| GPIO | 8bit, Beispielcode, freier Definitionseingang oder -ausgang, 3,3 V bei 24 mA | |
| Erweiterungsbus | Mini-PCle | 2 * Mini-PCIe-Steckplatz, unterstützt PCIe- und USB-Geräte (Berührungssensitiver Bildschirm kann verwendet werden, Mini-PCIE2 kann nur PCIE-Signalgerät verwenden) |
| Lagerung | SATA | 2*SATA3.0, 6GB/s maximale Geschwindigkeit |
| Onboard SSD & SATA HDD1 | Onboard SSD oder SATA HDD1 (optional) | |
| M-SATA | 1 * Mini-PCIe M-SATA Scoket, unterstützt das SANDISK-Protokoll, maximal 6 GB / s | |
| Stromversorgung | Leistungstyp | Einzelner DC-Eingang, DC12V, +/-5% |
| Energieverbrauch | 35W | |
| Arbeitsumfeld | Arbeitstemperatur | -20℃ ~ +60℃ |
| Lagertemperatur | -40℃ ~ +85℃ | |
| Betriebsfeuchtigkeit | 0 % ~ 90 % (nicht kondensierend) | |
| Lagerfeuchtigkeit | 0 % ~ 90 % (nicht kondensierend) | |
| Formfaktor | Größe | 170 x 170 mm |
| Gewicht | 0,5 kg |
Anwendungen:
Industrielle Produktionskontrolle
Hauptplatine für POS-Maschine
Hauptplatine der Warteschlangenmaschine
Hauptplatine des Verkaufsautomaten
Kassierer-Computer-Hauptplatine
Mainboard für Bankautomaten
Kiosk-Hauptplatine
